EC-IO702 — модуль расширения входов/выходов

для преобразователя частоты INVT GD600

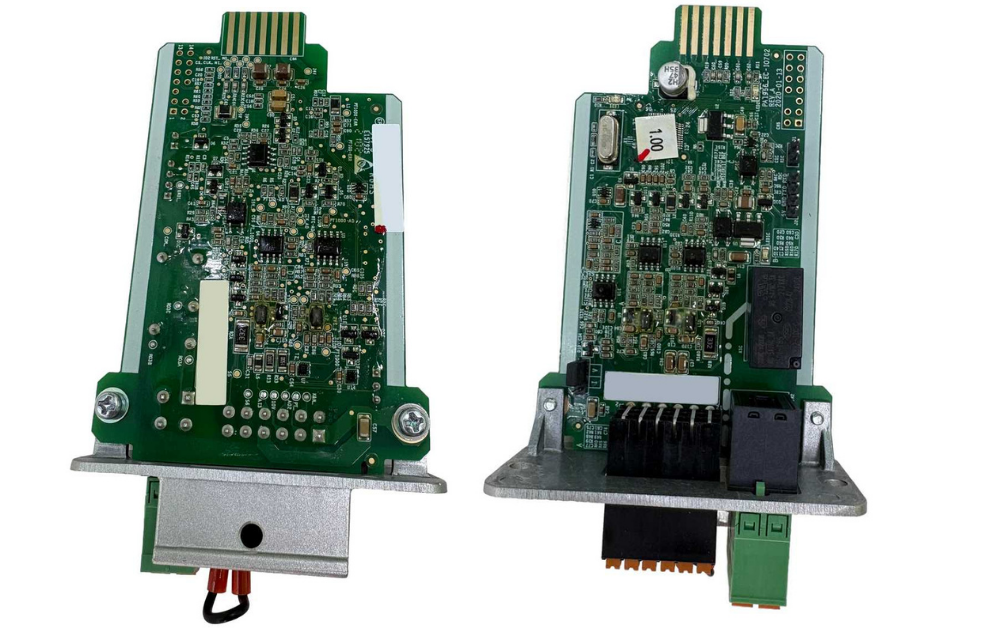

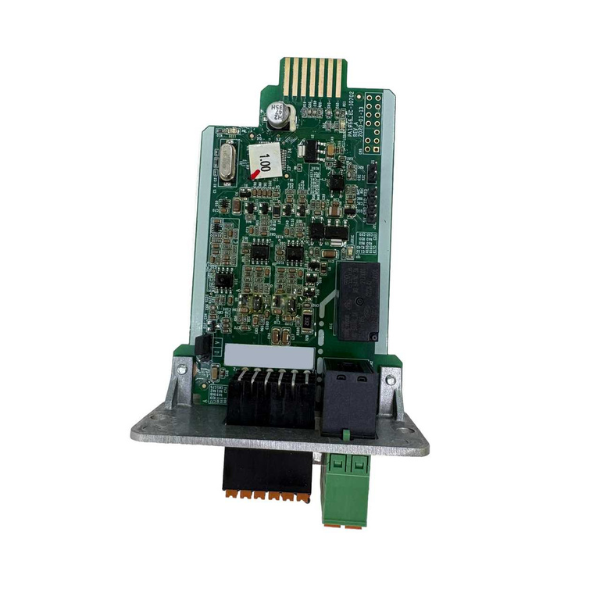

Плата расширения EC-IO702 — это дополнительный функциональный модуль для частотного преобразователя серии INVT GD600. Плата для преобразователя частоты устанавливается в слот расширения ПЧ и позволяет нарастить число каналов ввода-вывода, а также организовать контроль температуры обмоток двигателя по четырём независимым каналам. Модуль востребован в приводах насосов, вентиляторов, компрессоров, конвейерных линий и другого общепромышленного оборудования, где требуется расширенная диагностика и резервирование сигналов управления.

Ключевые особенности

• Расширение входов/выходов без замены ПЧ. Платы для частотных преобразователей серии GD600 позволяют гибко адаптировать систему управления под конкретную задачу без приобретения дополнительных контроллеров.
• Четыре канала температурного контроля. Поддержка датчиков KTY84-130, PT100, PT1000 и NTC (термистор) — плата обеспечивает непрерывный мониторинг температуры обмоток двигателя, предотвращая перегрев и аварийные остановки.
• Гальваническая развязка. Все дискретные и релейные выходы имеют защиту от помех, что повышает надёжность работы преобразователя частоты в условиях промышленных электромагнитных наводок.
• Компактное исполнение. Ширина модуля 70 мм, глубина 119 мм — плата размещается внутри корпуса ПЧ, не увеличивая габариты шкафа управления.

Технические характеристики

Состав входов и выходов

• 4 дискретных входа — приём сигналов «сухой контакт» или «открытый коллектор» от конечных выключателей, датчиков положения, кнопочных постов, цепей аварийной сигнализации.
• 5 аналоговых входов — подключение внешних датчиков давления, расхода, уровня, потенциометров задания скорости (0–10 В, 0/4–20 мА — в зависимости от конфигурации ПЧ).
• 2 релейных выхода (RO) — нормально замкнутые контакты для управления внешними цепями сигнализации, блокировок, тормозных устройств или передачи статуса ПЧ в АСУ ТП.
• 4 канала температурного контроля — по одному каналу на каждый тип чувствительного элемента:
  • PT100 (платиновый термометр сопротивления, −50…+400 °C)
  • PT1000 (платиновый термометр, повышенная точность в низкотемпературном диапазоне)
  • KTY84-130 (кремниевый датчик, линейная характеристика −40…+300 °C)
  • NTC (термистор, быстрое реагирование на локальный перегрев)

Преимущества применения платы EC-IO702

• Защита двигателя без внешних устройств. Встроенные температурные каналы исключают необходимость в отдельном термоконтроллере или модуле термисторной защиты.
• Унификация с платформой GD600. Плата для преобразователя частоты INVT GD600 распознаётся автоматически, настройка выполняется через штатные параметры ПЧ без дополнительного ПО.
• Сокращение простоев. Непрерывный контроль температуры и расширенная диагностика позволяют перейти от реактивного обслуживания к обслуживанию по фактическому состоянию.
• Гибкость ввода-вывода. Возможность комбинировать несколько плат расширения в одном ПЧ позволяет реализовать сложные алгоритмы управления без внешнего ПЛК.

Области применения

• Насосные и компрессорные станции
• Системы вентиляции и кондиционирования (HVAC)
• Конвейерные и подъёмно-транспортные механизмы
• Дробильное и мельничное оборудование
• Экструдеры, миксеры, центрифуги
• Деревообрабатывающие и металлорежущие станки
