27 203 руб.
Генеральный дистрибьютор INVT
Гарантия 2 года
Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону
| Бренд | INVT |
| Размеры (ШxВxГ), мм | 86×86×16 |
| Степень защиты | IP20 |
| Артикул | 11023-00058 |
Доставка 0 руб.
Наличие 100%
100% Качество
| Плата связи (протокол) EtherCAT для ПЧ INVT GD800 Pro |

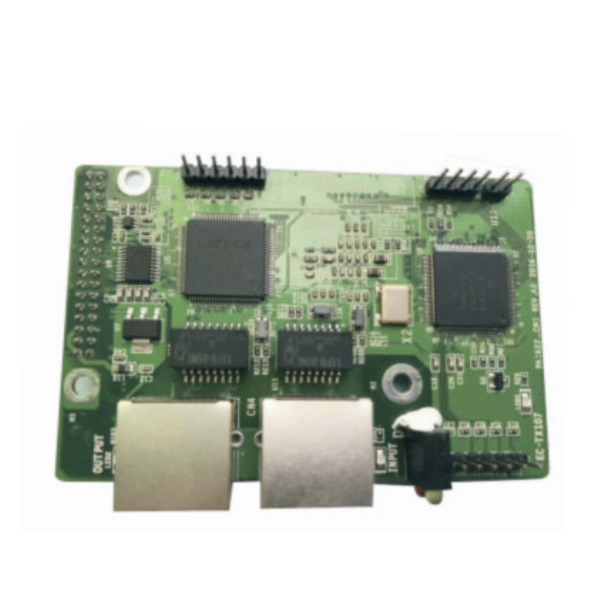

EC-TX108(EtherCAT) — плата связи EtherCAT для преобразователей частоты INVT
Назначение
EC-TX108(EtherCAT) — модуль-адаптер, расширяющий коммуникационные возможности преобразователей частоты INVT серий GD300 и GD300-16. Устройство обеспечивает подключение ПЧ к промышленной сети EtherCAT, позволяя интегрировать привод в распределённые системы управления реального времени.
Модуль выполняет роль шлюза: обмен данными с ПЧ — по внутренней шине, с верхним уровнем — по протоколу EtherCAT.
Применение
- Автоматизированные производственные линии с централизованным управлением приводами
- Системы позиционирования и синхронизации осей
- Станки с ЧПУ, роботизированные комплексы, конвейерные системы
- Задачи, требующие детерминированной передачи данных с малым временем цикла
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | INVT |
| Тип устройства | Плата расширения (коммуникационный модуль) |
| Поддерживаемые сети | EtherCAT |
| Дополнительный интерфейс | RS-485 |
| Совместимые серии ПЧ | GD300, GD300-16, GD800 Pro |
| Габариты (Ш × Г × В) | 86 × 86 × 16 мм |
| Степень защиты | IP20 |
| Рабочая температура | от −10 до +50 °C |
Особенности
- Cовместимость с EtherCAT — поддержка стандартных профилей CiA 402 (CANopen over EtherCAT) для управления приводом
- Компактное исполнение — монтируется непосредственно в слот расширения ПЧ, не требуя дополнительного места в шкафу
- Промышленный температурный диапазон — стабильная работа от −10 до +50 °C
- Дополнительный порт RS-485 — возможность резервного или сервисного подключения по Modbus RTU
Комплектация и совместимость
Модуль устанавливается в соответствующий слот расширения преобразователей частоты INVT GD300, GD300-16 и GD800 Pro. Для ввода в эксплуатацию требуется настройка параметров связи через панель оператора ПЧ и конфигурирование ведущего устройства EtherCAT (мастер-контроллера).
Для заказа используйте артикул EC-TX108(EtherCAT). При необходимости подбора совместимого ПЧ или консультации по интеграции — обращайтесь к нашим специалистам.
