EC-TX149 Плата связи (протокол). Платы расширения обратной связи TX INVT

14 830 руб.

(0)

Cделать заявку

instock Генеральный дистрибьютор INVT

instock Гарантия 2 года

instock Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону

Цена 14 830 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Бренд	INVT
Степень защиты	IP20
Артикул	11023-00228

Доставка 0 руб.

Наличие 100%

100% Качество

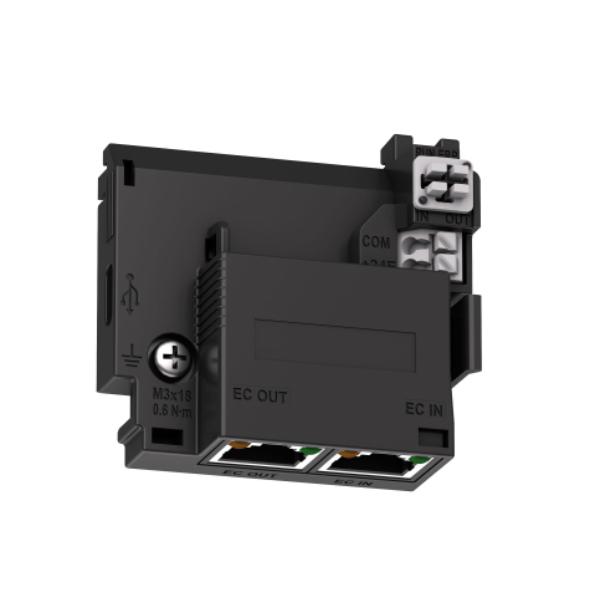

Плата связи (протокол) INVT EC-TX149
(Profinet, EtherCAT, Ethernet IP, Modbus TCP)

EC-TX149 — Многофункциональная коммуникационная плата для GD28 INVT

Назначение

EC-TX149 — опциональная плата расширения для преобразователя частоты серии GD28 (INVT), реализующая поддержку четырёх промышленных протоколов полевой шины:

Profinet
EtherCAT
EtherNet/IP
Modbus TCP

Переключение между протоколами осуществляется программно, без замены аппаратного модуля.

Совместимость

Плата устанавливается в слот расширения преобразователя частоты GD28 INVT — компактного решения класса «всё-в-одном» для систем электропривода. Основные характеристики базового устройства:

Встроенный фильтр электромагнитной совместимости (ЭМС)
Аппаратные функции безопасности (STO / Safe Torque Off)
Сервисный интерфейс Type-C для параметрирования и диагностики
Энергосберегающие алгоритмы управления
Высокая удельная мощность в компактном корпусе

Конфигурирование

Выбор активного протокола выполняется через функциональный код P24.00 в среде параметрирования преобразователя. Дополнительного оборудования или перепрошивки модуля не требуется.

Поддерживаемые протоколы

Протокол	Тип	Примечания
Profinet	Industrial Ethernet	RT/IRT
EtherCAT	Industrial Ethernet	CoE (CANopen over EtherCAT)
EtherNet/IP	Industrial Ethernet	Implicit/Explicit messaging
Modbus TCP	Industrial Ethernet	Client/Server

Применение

Плата EC-TX149 ориентирована на задачи интеграции привода GD28 в распределённые системы управления с высокоскоростным циклическим обменом данными, в том числе в конфигурациях с ПЛК Siemens (Profinet), Beckhoff (EtherCAT), Rockwell (EtherNet/IP) и открытыми контроллерами (Modbus TCP).
