EC-TX505D Плата связи (протокол). Платы расширения обратной связи TX INVT

21 016 руб.

Товар в наличии instock

(0)

Cделать заявку

instock Генеральный дистрибьютор INVT

instock Гарантия 2 года

instock Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону

Цена 21 016 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Бренд	INVT
Размеры (ШxВxГ), мм	39х108
Степень защиты	IP20
Артикул	11023-00164

Доставка 0 руб.

Наличие 100%

100% Качество

Плата связи (протокол) EC-TX505D

EC-TX505D (CANopen) — Модуль сопряжения с сетью CANopen для преобразователей частоты INVT серий GD350 / GD350-19 / RI350A / RI350-19 / RV-HVAC

Назначение изделия

Модуль адаптера CANopen EC-TX505D является опциональной платой расширения, обеспечивающей интеграцию преобразователей частоты INVT указанных серий в промышленную сеть CANopen. Устройство реализует физический и канальный уровни на базе CAN 2.0A и выполняет функции ведомого узла (CANopen slave) с поддержкой профилей связи DS301 и профиля управления приводом DSP402.

Совместимость

Поддерживаемые серии ПЧ	GD350, GD350-19, RI350A, RI350-19, RV-HVAC
Установочное место	Slot 1 или Slot 2 передней панели
Совместимость с сериями GD300/GD800	Нет (требуются платы 100-й серии)

Технические характеристики

Физический уровень	CAN 2.0A
Протокол	CANopen (DS301, DSP402)
Интерфейс	5-контактный съёмный клеммник с винтовым зажимом
Дополнительный интерфейс	RS-485
Скорость передачи, кбит/с	20…1000 (настраивается программно)
Терминальный резистор	120 Ом, активируется DIP-переключателем
Индикация состояния	LEDs: RUN, ERR (согласно DS303-3: Pre-operational / Operational / ошибка шины)
Габаритные размеры (Ш × Г), мм	39 × 108
Форм-фактор	Slim (компактный)
Степень защиты	IP20
Диапазон рабочих температур, °С	−10…+50

Сервисная информация

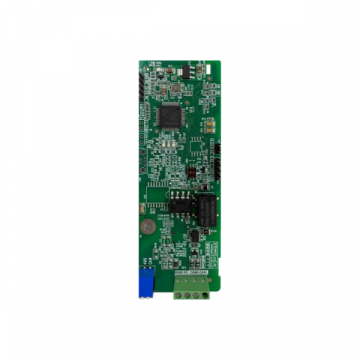

Модель EC-TX505D снята с производства. Актуальная замена — EC-TX505C (CANopen) из обновлённой серии, функционально совместимая с указанными линейками преобразователей.
